Jako doświadczony dostawca rur metalowych byłem świadkiem na własne oczy, jak istotne znaczenie ma dokładny pomiar owalności rur metalowych. Zasadniczo owalność odnosi się do stopnia odchylenia od idealnego okrągłego przekroju rury. Rura o dużej owalności może prowadzić do licznych problemów w instalacjach wodno-kanalizacyjnych, przemysłowych i mechanicznych, takich jak złe dopasowanie podczas instalacji, nierówny rozkład naprężeń i zwiększone ryzyko wycieku w miarę upływu czasu. Na tym blogu podzielę się kilkoma skutecznymi metodami pomiaru owalności rur metalowych.
1. Wstępne zrozumienie owalności
Zanim przejdziemy do technik pomiarowych, konieczne jest dokładniejsze zrozumienie pojęcia owalności. Owalność wyraża się zazwyczaj w procentach i oblicza się, znajdując różnicę między maksymalną i minimalną średnicą zewnętrzną przekroju rury, a następnie dzieląc tę różnicę przez nominalną (wyznaczoną) średnicę zewnętrzną rury i ostatecznie mnożąc przez 100.
Matematycznie można to przedstawić jako:
[Ovality(%)=\frac{D_{max}-D_{min}}{D_{nominal}}\times100]
gdzie (D_{max}) to maksymalna średnica zewnętrzna, (D_{min}) to minimalna średnica zewnętrzna, a (D_{nominal}) to nominalna średnica zewnętrzna rury.
2. Ręczne narzędzia pomiarowe
Suwmiarka z noniuszem
Jednym z podstawowych i powszechnie stosowanych narzędzi do pomiaru owalności rur jest suwmiarka z noniuszem. Jest to poręczny przyrząd zapewniający stosunkowo dużą precyzję w przypadku rur o małych i średnich średnicach.
- Przygotowanie: Najpierw upewnij się, że powierzchnia rury jest czysta i wolna od zanieczyszczeń. Wybierz odpowiednie miejsce na przekroju rury do pomiaru. Zaleca się wykonanie wielu pomiarów w różnych położeniach obwodowych i długościach osiowych rury, aby uzyskać pełny obraz owalności.
- Proces pomiarowy: Ostrożnie otwórz szczęki suwmiarki z noniuszem i umieść je na zewnątrz rury. Delikatnie zamknij szczęki, aż dotkną powierzchni rury. Odczytaj wartość na skali suwmiarki. Powoli obracaj rurę i wykonaj pomiary w kilku punktach na obwodzie. Zapisz średnicę maksymalną i minimalną.
- Obliczenie: Po uzyskaniu (D_{max}) i (D_{min}) użyj powyższego wzoru do obliczenia owalności.
Suwmiarka z noniuszem ma jednak swoje ograniczenia. Jest bardziej odpowiedni do rur o stosunkowo małych średnicach i może nie być praktyczny w przypadku rur o dużych średnicach lub rur w trudno dostępnych miejscach.
Mikrometr
Do jeszcze bardziej precyzyjnych pomiarów można zastosować mikrometr. Podobnie jak suwmiarka z noniuszem, mierzy zewnętrzną średnicę rury w różnych punktach.
- Stosowanie: Mikrometry są na ogół dokładniejsze niż suwmiarki z noniuszem, szczególnie w przypadku rur o bardzo małych średnicach. Wymagają jednak bardziej ostrożnego obchodzenia się z nimi. Umieść kowadełko i wrzeciono mikrometru na powierzchni rury, a następnie obróć kauszę, aż zetknie się z rurą. Odczytaj pomiar ze skali na mikrometrze.
- Środki ostrożności: Podczas korzystania z mikrometru należy upewnić się, że wywierany jest stały nacisk, aby zapewnić dokładne wyniki. Upewnij się także, że powierzchnie pomiarowe mikrometru są czyste i nieuszkodzone.
3. Bezkontaktowe metody pomiaru
Laserowe systemy pomiarowe
W ostatnich latach coraz większą popularnością cieszą się laserowe systemy pomiarowe do pomiaru owalności rur. Systemy te oferują kilka zalet, takich jak szybki pomiar, bezkontaktowe działanie i możliwość pomiaru rur o dużych średnicach.
- Zasada działania: System oparty na laserze emituje wiązkę lasera, która skanuje obwód rury. Odbite światło lasera jest wykrywane przez czujnik, a system oblicza odległość między źródłem lasera a powierzchnią rury w wielu punktach na obwodzie. Dane te są następnie wykorzystywane do określenia średnicy zewnętrznej w różnych miejscach i obliczenia owalności.
- Korzyści: Laserowe systemy pomiarowe mogą dostarczać dane w czasie rzeczywistym i można je łatwo zintegrować z zautomatyzowanymi liniami produkcyjnymi. Nadają się również do pomiaru rur o skomplikowanych kształtach lub w trudnych warunkach, gdzie metody pomiaru bezpośredniego kontaktu mogą nie być wykonalne.
Profilometry optyczne
Profilometry optyczne wykorzystują techniki optyczne do pomiaru profilu powierzchni rury. Mogą uchwycić szczegółowe informacje o zewnętrznej powierzchni rury, w tym o zmianach średnicy.
- Jak działają: Urządzenia te rzutują wzór światła na powierzchnię rury i analizują zniekształcenie wzoru, aby zmierzyć zmiany wysokości powierzchni. Mierząc wysokość powierzchni w różnych punktach obwodu, można obliczyć średnicę zewnętrzną w każdym punkcie, co pozwala na określenie owalności.
- Możliwość zastosowania: Profilometry optyczne są szczególnie przydatne do pomiaru rur o wysokich wymaganiach precyzyjnych. Mogą dostarczać szczegółowych, trójwymiarowych informacji o przekroju rury, co jest korzystne dla kontroli jakości w zaawansowanych zastosowaniach.
4. Znaczenie dokładnego pomiaru owalności dla naszych klientów
Jako dostawca rur metalowych rozumiemy, że dokładny pomiar owalności ma kluczowe znaczenie dla naszych klientów. Niezależnie od tego, czy są zaangażowani w projekty budowlane, procesy produkcyjne czy instalacje przemysłowe, rury o niedopuszczalnej owalności mogą prowadzić do poważnych problemów.

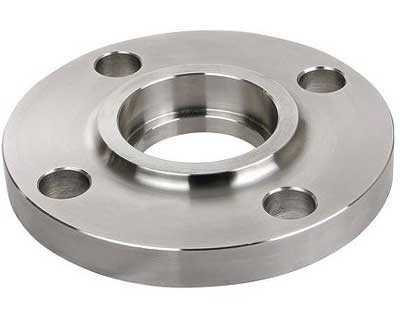

- Problemy z instalacją: Rury o dużej owalności mogą nie pasować prawidłowo do złączek lub innych elementów. Może to powodować opóźnienia podczas instalacji i może wymagać dodatkowego wysiłku w celu skorygowania dopasowania, zwiększając koszty pracy. Na przykład podczas używaniaKołnierz doczołowy z tytanową szyjkąrura o nadmiernej owalności może nie być prawidłowo dopasowana do kołnierza, co może skutkować gorszą jakością spoin i potencjalnym wyciekiem.
- Wydajność i trwałość: Nierównomierny rozkład naprężeń wynikający z owalności może powodować przedwczesne zużycie rury. W zastosowaniach wysokociśnieniowych może to prowadzić do awarii rur, co może być niezwykle niebezpieczne i kosztowne. Na przykład w systemie rurociągów przy użyciuKołnierz rurowy do spawania doczołowego z tytanu PN10rura, w której występują problemy z owalnością, może nie wytrzymać równomiernie ciśnienia, co zwiększa ryzyko wycieków lub pęknięć.
- Zgodność: W wielu gałęziach przemysłu obowiązują surowe normy i przepisy dotyczące owalności rur. Zapewnienie, że nasze rury spełniają te standardy, jest dla naszych klientów niezbędne do uniknięcia problemów prawnych i utrzymania jakości ich produktów lub projektów.
5. Nasze zapewnienie jako dostawcy
W naszej firmie zajmującej się dostawą rur metalowych dokładamy wszelkich starań, aby dostarczać wysokiej jakości rury o niskiej owalności. Aby zapewnić dokładność naszych produktów, stosujemy kombinację wyżej wymienionych metod pomiarowych.
- Kontrola jakości: Nasz zespół kontroli jakości przeprowadza dokładne kontrole każdej partii rur. Wykonujemy wiele pomiarów na różnych etapach procesu produkcyjnego, aby wcześnie wykryć wszelkie problemy z owalnością.
- Urządzenia testujące: Posiadamy najnowocześniejsze urządzenia badawcze wyposażone w najnowocześniejsze przyrządy pomiarowe, w tym systemy laserowe i profilometry optyczne. Dzięki temu możemy dostarczać naszym klientom dokładne i wiarygodne dane dotyczące owalności.
- Personalizacja: Rozumiemy, że różni klienci mogą mieć różne wymagania dotyczące owalności rur. Niezależnie od tego, czy potrzebujesz rur o wyjątkowo niskiej owalności do zastosowań wymagających dużej precyzji, czy też rur do zastosowań ogólnych, możemy dostosować nasz proces produkcyjny do Twoich konkretnych potrzeb.
Wniosek
Dokładny pomiar owalności rur metalowych jest istotnym elementem zapewnienia ich jakości i wydajności. Jako dostawca rur metalowych naszym celem jest dostarczanie naszym klientom rur spełniających rygorystyczne normy owalności. Nasz kompleksowy proces kontroli jakości, zaawansowane możliwości testowania i zaangażowanie w dostosowywanie sprawiają, że jesteśmy niezawodnym partnerem spełniającym wszystkie potrzeby związane z rurami metalowymi. Jeśli jesteś na rynku wysokiej jakości rur metalowych lub masz jakiekolwiek pytania dotyczące owalności rur, nie wahaj się z nami skontaktować w celu dalszej dyskusji i potencjalnych możliwości zakupu. Cieszymy się na współpracę z Tobą, aby spełnić Twoje specyficzne wymagania.
Referencje
- ISO 4200:2017, Spawane rury stalowe do zwykłych celów - Wymiary i masy na jednostkę długości
- ASME B36.10M - 2018, Rury stalowe kute spawane i bez szwu
- ASTM A53/A53M - 22, Standardowa specyfikacja dla rur stalowych, czarnych i zanurzanych na gorąco, powlekanych cynkiem, spawanych i bez szwu
